परिचय
हमारी आधुनिक हाइपर{0}कनेक्टेड दुनिया में, उच्च{{1}स्पीड डेटा ट्रांसमिशन और क्रिस्टल-स्पष्ट संचार नेटवर्क को अक्सर उपभोक्ताओं और व्यवसायों द्वारा पूरी तरह से हल्के में लिया जाता है। प्रत्येक उच्च परिभाषा टेलीविजन प्रसारण, आवासीय ब्रॉडबैंड इंटरनेट कनेक्शन, सेलुलर बेस स्टेशन और पेशेवर वायरलेस रेडियो सिस्टम के पीछे एक परिष्कृत भौतिक बुनियादी ढांचा है जो निर्बाध संचार को संभव बनाता है। इस वैश्विक बुनियादी ढांचे के सबसे स्थायी, विश्वसनीय और महत्वपूर्ण घटकों में से एक समाक्षीय केबल है। कई दशकों से, इस विशेष प्रकार की विद्युत ट्रांसमिशन लाइन ने रेडियो फ्रीक्वेंसी (आरएफ) संकेतों को इलेक्ट्रॉनिक उपकरणों के एक टुकड़े से दूसरे तक सुरक्षित, कुशलतापूर्वक और विश्वसनीय रूप से स्थानांतरित करने के लिए मूलभूत माध्यम के रूप में कार्य किया है।
कई क्षेत्रों में फाइबर ऑप्टिक्स और वायरलेस संचार की तीव्र, व्यापक वृद्धि के बावजूद, उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक विनिर्माण, एयरोस्पेस इंजीनियरिंग और दूरसंचार अनुप्रयोगों के उल्लेखनीय व्यापक स्पेक्ट्रम में समाक्षीय केबल पूरी तरह से अपरिहार्य बनी हुई है। इसकी अनूठी, संकेंद्रित ज्यामितीय डिजाइन इसे विद्युत चुम्बकीय क्षेत्रों को सफलतापूर्वक शामिल करने, कठोर बाहरी शोर से आंतरिक डेटा ट्रांसमिशन को ढालने और सार्थक परिचालन दूरी पर मजबूत सिग्नल अखंडता बनाए रखने की अनुमति देती है। यह व्यापक मार्गदर्शिका समाक्षीय केबलों की मूलभूत अवधारणाओं की पड़ताल करती है, उनकी जटिल आंतरिक शारीरिक रचना का विश्लेषण करती है, आरएफ सिग्नल ट्रांसमिशन की मौलिक भौतिकी की जांच करती है, विभिन्न प्रतिबाधा मानकों और केबल वेरिएंट का मूल्यांकन करती है, और समकालीन इलेक्ट्रिकल इंजीनियरिंग में उनके प्राथमिक परिचालन लाभ और सीमाओं की समीक्षा करती है।
1. एक समाक्षीय केबल की शारीरिक रचना और कोर संरचना
वास्तव में यह समझने के लिए कि एक समाक्षीय केबल अपनी उच्च प्रदर्शन ट्रांसमिशन क्षमताओं को कैसे प्राप्त करती है, किसी को इसकी विशिष्ट भौतिक संरचना और सामग्री संरचना की बारीकी से जांच करनी चाहिए। तकनीकी शब्द "समाक्षीय" संरचनात्मक तथ्य से लिया गया है कि सभी आंतरिक संकेंद्रित परतें एक एकल, सामान्य ज्यामितीय अक्ष साझा करती हैं। यह सटीक संकेंद्रित संरेखण पूरी तरह से जानबूझकर, आसपास के विद्युत चुम्बकीय क्षेत्रों को नियंत्रित करने और बाहरी व्यवधानों को पूरी तरह से दबाने के लिए सावधानीपूर्वक इंजीनियर किया गया है। एक मानक समाक्षीय केबल में चार प्राथमिक संकेंद्रित परतें होती हैं, जिनमें से प्रत्येक को समग्र ट्रांसमिशन लाइन असेंबली के भीतर एक विशिष्ट यांत्रिक या विद्युत कार्य करने के लिए इंजीनियर किया जाता है।
बिल्कुल केंद्र में कोर कंडक्टर होता है, जिसे आमतौर पर सेंटर कंडक्टर कहा जाता है। यह महत्वपूर्ण तत्व आम तौर पर उच्च शुद्धता वाले ठोस तांबे, अतिरिक्त तन्यता ताकत के लिए तांबे के आवरण वाले स्टील, या चांदी चढ़ाए गए तांबे से निर्मित होता है, और इसका प्राथमिक काम मुख्य विद्युत आरएफ सिग्नल को ले जाना है। इस आंतरिक कंडक्टर के चारों ओर ढांकता हुआ इन्सुलेटर है, एक गैर-प्रवाहकीय परत जो आमतौर पर ठोस या फोमयुक्त पॉलीथीन, या पॉलीटेट्राफ्लुओरोएथिलीन (पीटीएफई) से निर्मित होती है। ढांकता हुआ इन्सुलेटर केंद्र कोर और बाहरी परतों के बीच सटीक, अटूट भौतिक दूरी बनाए रखता है, जो केबल के विद्युत प्रतिबाधा और सिग्नल प्रसार वेग को निर्धारित करने के लिए महत्वपूर्ण है।
ढांकता हुआ इन्सुलेटर को घेरने वाली धातु ढाल है, जो पर्यावरणीय शोर और सिग्नल रिसाव के खिलाफ एक पूर्ण महत्वपूर्ण बाधा के रूप में कार्य करती है। यह ढाल आम तौर पर एल्यूमीनियम पन्नी और टिनयुक्त या नंगे तांबे के धागों के कसकर बुने हुए जाल के संयोजन से बनाई जाती है। शील्ड एक द्वितीयक कंडक्टर के रूप में कार्य करता है, जो केबल के अंदर विद्युत चुम्बकीय तरंग को फंसाने और बाहरी विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो फ्रीक्वेंसी हस्तक्षेप (आरएफआई) को अवरुद्ध करते हुए विद्युत सर्किट को पूरा करता है। अंत में, पूरी असेंबली को पीवीसी, पॉलीथीन या पॉलीयूरेथेन जैसे टिकाऊ पॉलिमर से बने बाहरी सुरक्षात्मक जैकेट के भीतर रखा गया है। यह बाहरी त्वचा आंतरिक परतों को शारीरिक घर्षण, नमी के प्रवेश, पराबैंगनी सौर विकिरण और कठोर बाहरी वातावरण में अत्यधिक रासायनिक जोखिम से बचाती है।
2. आरएफ सिग्नल ट्रांसमिशन का भौतिकी
रेडियो फ्रीक्वेंसी ट्रांसमिशन में उच्च आवृत्ति वाली प्रत्यावर्ती धाराएं शामिल होती हैं जो तेजी से दोलन करती हैं, जिससे विद्युत चुम्बकीय क्षेत्र बनते हैं जो आसानी से दूर जा सकते हैं या उचित इंजीनियरिंग द्वारा अप्रबंधित छोड़ दिए जाने पर आवारा शोर उठा सकते हैं। मानक खुले तार या समानांतर कंडक्टर जोड़े उच्च आवृत्ति प्रसारण के लिए खराब रूप से अनुकूल हैं क्योंकि वे अनपेक्षित एंटेना की तरह काम करते हैं, बहुमूल्य सिग्नल ऊर्जा लीक करते हैं और परिवेशीय पर्यावरणीय हस्तक्षेप से भारी गिरावट का सामना करते हैं। समाक्षीय केबल पूर्ण विद्युत चुम्बकीय परिरोध के भौतिक अनुप्रयोग के माध्यम से इस समस्या को शानदार ढंग से हल करती है।
जब एक आरएफ सिग्नल एक समाक्षीय केबल के मुख्य कंडक्टर में प्रवेश करता है, तो यह एक विद्युत चुम्बकीय क्षेत्र उत्पन्न करता है जो तार की लंबाई के साथ यात्रा करता है। क्योंकि बाहरी धातु ढाल एक समान दूरी पर केंद्र कंडक्टर को पूरी तरह से घेर लेती है, सिग्नल से जुड़े विद्युत और चुंबकीय क्षेत्र पूरी तरह से आंतरिक कोर और बाहरी ढाल के बीच स्थित ढांकता हुआ इन्सुलेटर के भीतर की जगह तक ही सीमित होते हैं। इसके अलावा, बिजली लाइनों, रेडियो ट्रांसमीटरों, या औद्योगिक मशीनरी से उत्पन्न होने वाला कोई भी बाहरी विद्युत चुम्बकीय शोर बाहरी ब्रेडेड शील्ड से टकराता है और सुरक्षित रूप से ग्राउंडेड या परावर्तित हो जाता है, जिससे इसे कोर में प्रवेश करने और डेटा स्ट्रीम को दूषित होने से रोका जा सकता है।
समाक्षीय केबल पर आरएफ ट्रांसमिशन में एक और महत्वपूर्ण अवधारणा विशेषता प्रतिबाधा है, जिसे ओम (ओम) में मापा जाता है। प्रतिबाधा कुल विरोध का प्रतिनिधित्व करती है जो एक ट्रांसमिशन लाइन प्रत्यावर्ती धारा के लिए प्रस्तुत करती है। केबल और उससे जुड़े हार्डवेयर की पूरी लंबाई में 50 ओम या 75 ओम पर आमतौर पर मानकीकृत एक सुसंगत, नियंत्रित प्रतिबाधा बनाए रखना {{2} सिस्टम के प्रदर्शन के लिए महत्वपूर्ण है। यदि कोई प्रतिबाधा बेमेल होता है, तो यात्रा आरएफ ऊर्जा का एक हिस्सा गंतव्य भार तक पहुंचने के बजाय स्रोत की ओर पीछे की ओर प्रतिबिंबित होगा। यह प्रतिबिंब स्थिर तरंगें पैदा करता है, सिग्नल की गुणवत्ता को ख़राब करता है, बिजली दक्षता को कम करता है, और उच्च -शक्ति वाले रेडियो वातावरण में, अतिरिक्त गर्मी उत्पन्न कर सकता है जो संवेदनशील ट्रांसमीटर हार्डवेयर को स्थायी रूप से नुकसान पहुंचाता है।
3. वर्गीकरण, प्रतिबाधा मानक और केबल वेरिएंट
समाक्षीय केबल सभी वस्तुओं के लिए उपयुक्त नहीं होते हैं; उन्हें परिचालन आवृत्ति, भौतिक आकार, पावर हैंडलिंग क्षमता और प्रतिबाधा रेटिंग के आधार पर अलग-अलग वर्गों में इंजीनियर किया जाता है। एक तकनीशियन, सिस्टम डिजाइनर, या आरएफ इंजीनियर के लिए, इष्टतम सिस्टम प्रदर्शन सुनिश्चित करने और भयावह सिग्नल प्रतिबिंबों से बचने के लिए सही केबल संस्करण का चयन करना आवश्यक है।
वैश्विक उद्योग पर हावी होने वाले दो प्राथमिक प्रतिबाधा मानक 50 ओम और 75 ओम हैं:
50 ओम समाक्षीय केबल:इन्हें मुख्य रूप से डेटा ट्रांसमिशन, वायरलेस संचार, दोतरफा रेडियो सिस्टम, जीपीएस उपकरण और वाणिज्यिक सिग्नल बूस्टर के लिए इंजीनियर किया गया है। 50 ओम प्रतिबाधा रेटिंग कम सिग्नल क्षीणन और उच्च शक्ति हैंडलिंग क्षमता के बीच आदर्श संतुलन प्रदान करती है, जो इसे रेडियो फ्रीक्वेंसी ट्रांसमीटर और एंटेना के लिए सार्वभौमिक मानक बनाती है। लोकप्रिय उदाहरणों में पारंपरिक आरजी58 के साथ-साथ एलएमआर श्रृंखला (जैसे एलएमआर-240 और एलएमआर-400) जैसे आधुनिक कम-नुकसान वाले वेरिएंट शामिल हैं।
75 ओम समाक्षीय केबल:इन्हें वीडियो वितरण, केबल टेलीविज़न (CATV), सैटेलाइट टेलीविज़न फ़ीड और ब्रॉडबैंड इंटरनेट डिलीवरी के लिए अनुकूलित किया गया है। क्योंकि वीडियो और प्रसारण सिग्नल उच्च {{1}पावर हैंडलिंग के बजाय लंबे निष्क्रिय रन पर न्यूनतम सिग्नल हानि को प्राथमिकता देते हैं, 75 ओम ज्यामिति (आरजी -6 और आरजी -59 केबल द्वारा उदाहरण) चित्र क्षरण को रोकता है और आवासीय और वाणिज्यिक वितरण नेटवर्क में स्वच्छ चैनल अखंडता बनाए रखता है।
प्रतिबाधा अंतर के अलावा, समाक्षीय केबल भौतिक क्षमता के अनुसार बड़े पैमाने पर भिन्न होते हैं। मोटे केबलों में बड़े कोर कंडक्टर और मोटे डाइइलेक्ट्रिक इंसुलेटर होते हैं, जो लंबे केबल रन के लिए सिग्नल क्षीणन (दूरी पर सिग्नल हानि) को काफी कम कर देते हैं, हालांकि वे भौतिक लचीलेपन का त्याग करते हैं। इसके विपरीत, पतले केबल अत्यधिक लचीले होते हैं और तंग जगहों या वाहन के अंदरूनी हिस्सों से गुजरना आसान होता है, लेकिन विस्तारित अवधि में वे उच्च क्षीणन दर से ग्रस्त होते हैं।
4. लाभ और परिचालन सीमाएँ
जबकि समाक्षीय केबल तकनीक लगभग एक शताब्दी के निरंतर विकास में परिपक्व हो गई है, संरचनात्मक और परिचालन लाभों के अनूठे मिश्रण के कारण यह कई संचार क्षेत्रों में प्रमुख स्थान रखती है। हालाँकि, बड़े पैमाने पर तैनाती की योजना बनाते समय सिस्टम डिजाइनरों को इसकी अंतर्निहित भौतिक सीमाओं का भी ध्यान रखना चाहिए।
समाक्षीय केबल के उपयोग के प्राथमिक लाभों में शामिल हैं:
सुपीरियर विद्युतचुंबकीय परिरक्षण:संलग्न संकेंद्रित डिज़ाइन बाहरी विद्युत चुम्बकीय और रेडियो आवृत्ति हस्तक्षेप के खिलाफ असाधारण सुरक्षा प्रदान करता है, जो शोर वाले औद्योगिक वातावरण में भी स्वच्छ डेटा ट्रांसमिशन सुनिश्चित करता है।
उच्च बैंडविड्थ और आवृत्ति समर्थन:आधुनिक समाक्षीय विन्यास गीगाहर्ट्ज़ रेंज में अच्छी तरह से फैले हुए उच्च आवृत्ति संकेतों को कुशलतापूर्वक परिवहन कर सकता है, मल्टी {{1} चैनल वीडियो और उच्च गति डेटा को आराम से संभाल सकता है।
स्थायित्व और यांत्रिक मजबूती:सख्त पॉलीमेरिक बाहरी जैकेट और मजबूत धातु ब्रैड्स द्वारा संरक्षित, कॉक्स केबल कठोर बाहरी मौसम, सीधे दफन और शारीरिक तनाव का उल्लेखनीय रूप से सामना करते हैं।
लागत-प्रभावशीलता:विशेष वेवगाइड या सक्रिय फाइबर ऑप्टिक बुनियादी ढांचे के लंबे समय तक चलने की तुलना में, समाक्षीय केबल स्थानीय आरएफ और वीडियो वितरण के लिए एक किफायती, अत्यधिक विश्वसनीय समाधान प्रदान करता है।
इन शक्तियों के बावजूद, समाक्षीय केबलों में उल्लेखनीय सीमाएँ हैं:
दूरी पर सिग्नल क्षीणन:जैसे ही उच्च -आवृत्ति सिग्नल कोर कंडक्टर और ढांकता हुआ माध्यम से यात्रा करते हैं, वे प्रगतिशील ऊर्जा हानि का अनुभव करते हैं। उच्च आवृत्तियों और लंबे समय तक केबल चलने के साथ सिग्नल हानि तेजी से बढ़ती है, जिसके लिए अक्सर सिग्नल एम्पलीफायरों या रिपीटर्स की आवश्यकता होती है।
शारीरिक भार और कठोरता:उच्च प्रदर्शन वाले समाक्षीय केबल मोटे, कठोर और भारी हो सकते हैं, जिससे तंग भवन नाली या तंग उपकरण बाड़ों के माध्यम से जटिल मार्ग बनाना चुनौतीपूर्ण हो जाता है।
नमी से होने वाले नुकसान के प्रति संवेदनशीलता:यदि बाहरी सुरक्षात्मक जैकेट फट जाती है या पंचर हो जाती है, तो केशिका क्रिया के माध्यम से नमी ब्रेडेड शील्ड में जा सकती है, जिससे आंतरिक क्षरण, प्रतिबाधा परिवर्तन और अंततः केबल विफलता हो सकती है।
5. आधुनिक अनुप्रयोग और रखरखाव सर्वोत्तम प्रथाएँ
आज, समाक्षीय केबल वास्तुकला के अनुप्रयोगों में तकनीकी क्षेत्रों की एक विशाल विविधता शामिल है। दूरसंचार में, वे अंतिम मील ब्रॉडबैंड डिलीवरी के लिए प्राथमिक माध्यम बने हुए हैं, जो पड़ोस के वितरण नोड्स को सीधे आवासीय केबल मॉडेम से जोड़ते हैं। प्रसारण उद्योग में, मजबूत कॉक्स लाइनें टेलीविजन स्टूडियो मास्टर नियंत्रणों को उच्च {{3}पावर ट्रांसमिशन टावरों से जोड़ती हैं। इसके अलावा, सार्वजनिक सुरक्षा एजेंसियां, समुद्री संचालक और विमानन संचार प्रणालियाँ ट्रांसीवर को वाहन पर लगे या बेस स्टेशन एंटेना से जोड़ने के लिए पूरी तरह से मजबूत समाक्षीय लिंक पर निर्भर करती हैं।

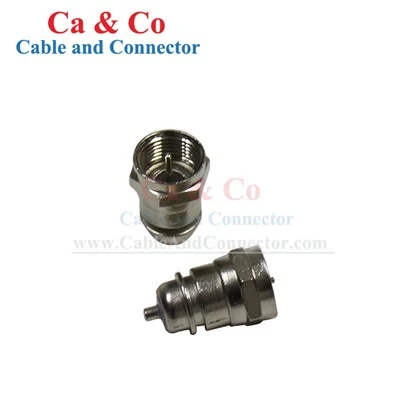

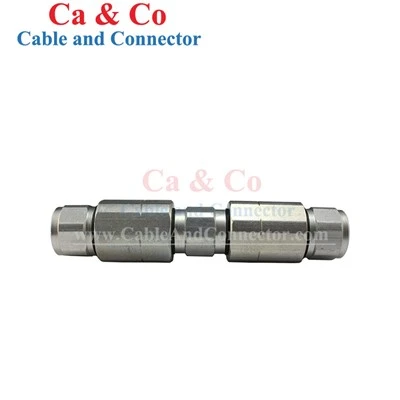

यह गारंटी देने के लिए कि एक समाक्षीय केबल नेटवर्क चरम दक्षता पर संचालित होता है, उचित स्थापना और रखरखाव प्रोटोकॉल महत्वपूर्ण हैं। स्थापना के दौरान तकनीशियनों को निर्माता के निर्दिष्ट न्यूनतम मोड़ त्रिज्या का सख्ती से पालन करना चाहिए; किसी केबल को पिंच करने या तेजी से मोड़ने से आंतरिक ढांकता हुआ इन्सुलेटर विकृत हो जाता है, विशेषता प्रतिबाधा बदल जाती है और अवांछित सिग्नल प्रतिबिंब पैदा होता है। इसके अतिरिक्त, शील्ड निरंतरता को बनाए रखने के लिए उपयुक्त मेटिंग कनेक्टर्स का चयन करना अनिवार्य है, जैसे टेलीविजन सिस्टम के लिए थ्रेडेड एफ प्रकार के कनेक्टर या आरएफ परीक्षण उपकरणों और रेडियो गियर के लिए एसएमए और बीएनसी कनेक्टर्स पर स्क्रू। अंत में, स्टैंडिंग वेव रेशियो (एसडब्ल्यूआर) मीटर या टाइम{7}डोमेन रिफ्लेक्टोमीटर (टीडीआर) पोस्ट{{8}इंस्टॉलेशन जैसे पेशेवर परीक्षण उपकरण का उपयोग यह सुनिश्चित करता है कि पूरी ट्रांसमिशन लाइन ठीक से मेल खाती है, नेटवर्क से समझौता करने से पहले संभावित प्रदर्शन दोषों को समाप्त कर देती है।
निष्कर्ष
समाक्षीय केबल इलेक्ट्रिकल इंजीनियरिंग की विजय के रूप में खड़ी है, जो कच्चे इलेक्ट्रॉनिक डेटा उत्पादन और वायरलेस प्रसार के बीच के अंतर को पाटती है। संकेंद्रित ज्यामिति, ढांकता हुआ पृथक्करण और धातु परिरक्षण के नाजुक संतुलन में महारत हासिल करके, इस तकनीक ने उद्योगों की एक अविश्वसनीय श्रृंखला में विश्वसनीय, कम हानि वाले रेडियो फ्रीक्वेंसी सिग्नल ट्रांसमिशन प्रदान करने में दशकों बिताए हैं।
समाक्षीय केबल के मूलभूत सिद्धांतों को समझना, इसकी परतदार आंतरिक शारीरिक रचना और प्रतिबाधा मिलान से लेकर 50 ओम और 75 ओम वेरिएंट के बीच व्यावहारिक अंतर तक, इंजीनियरों, तकनीशियनों और प्रौद्योगिकी उत्साही लोगों को मजबूत संचार प्रणाली डिजाइन करने के लिए सशक्त बनाता है। जैसे-जैसे संचार आवृत्तियाँ बढ़ती हैं और डेटा माँगें विकसित होती रहती हैं, उच्च गुणवत्ता वाले समाक्षीय बुनियादी ढांचे का विचारशील चयन, स्थापना और रखरखाव यह सुनिश्चित करेगा कि हमारे वैश्विक नेटवर्क आने वाले वर्षों तक स्पष्ट, स्थिर और गहराई से जुड़े रहेंगे।
