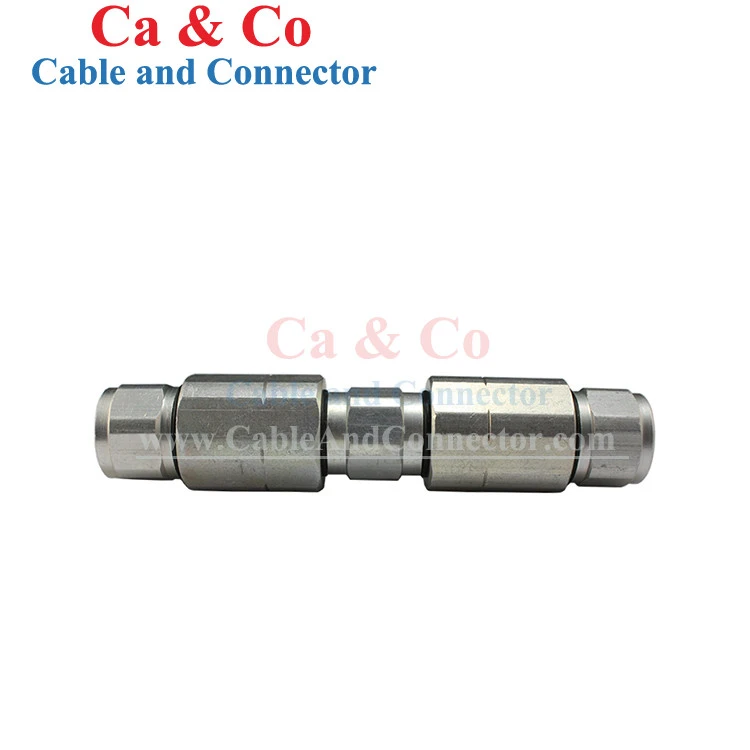

320 स्प्लिस कनेक्टर आरएफ ट्रांसमिशन और केबल नेटवर्क सिस्टम में 320 एल्यूमीनियम समाक्षीय केबल को जोड़ने के लिए एक एल्यूमीनियम समाक्षीय केबल कनेक्टर है। यह केबल स्प्लिसिंग के लिए आवश्यक प्रवाहकीय कनेक्शन और विद्युत इन्सुलेशन प्रदान करने के लिए एल्यूमीनियम और पीओएम निर्माण का उपयोग करता है।
विनिर्देश
|
उत्पाद का प्रकार |
320 स्प्लिस कनेक्टर |
|
सीए एवं सीओ मॉडल |
सीएसी-320-एसपीएलआई |
|
आवृति सीमा |
डीसी~1000 मेगाहर्ट्ज |
|
कार्यशील वोल्टेज |
335V मैक्स |
|
वोल्टेज का सामना करें |
170V आरएमएस |
|
केंद्र संपर्क |
10 mΩ से कम या उसके बराबर |
|
बाहरी संपर्क |
5 mΩ से कम या उसके बराबर |
|
इन्सुलेशन प्रतिरोध |
1000 MΩ से अधिक या उसके बराबर |
|
स्थायित्व (संभोग) |
500 चक्र से अधिक या उसके बराबर |
|
लागू होने लायक मानक |
आईईसी 60169-24 |
|
सामग्री |
एल्यूमिनियम+पोम |
|
अस्थायी. श्रेणी |
-35~+60 डिग्री |
कॉम्पैक्ट स्प्लिस निर्माण
एल्यूमिनियम कनेक्टर बॉडी
एल्यूमीनियम बॉडी कनेक्टर का मुख्य प्रवाहकीय और संरचनात्मक हिस्सा बनाती है।
पोम इंसुलेटिंग घटक
पीओएम घटक कनेक्टर के प्रवाहकीय भागों के बीच इन्सुलेशन प्रदान करते हैं।
एकीकृत ब्याह संरचना
समाक्षीय केबल स्प्लिसिंग के लिए प्रवाहकीय और इन्सुलेटिंग घटकों को एक कनेक्टर में इकट्ठा किया जाता है।
विश्वसनीय विद्युत प्रदर्शन
कम -प्रतिरोध विद्युत संपर्क:केंद्र संपर्क प्रतिरोध 10 mΩ से कम या उसके बराबर है, जबकि बाहरी संपर्क प्रतिरोध 5 mΩ से कम या उसके बराबर है, जिससे कनेक्शन बिंदुओं पर विद्युत हानि को कम करने में मदद मिलती है।
उच्च इन्सुलेशन प्रतिरोध:प्रवाहकीय घटकों के बीच विद्युत पृथक्करण बनाए रखने के लिए कनेक्टर 1000 MΩ से अधिक या उसके बराबर का इन्सुलेशन प्रतिरोध प्रदान करता है।
DC-1000 मेगाहर्ट्ज फ़्रिक्वेंसी रेंज:कनेक्टर डीसी से 1000 मेगाहर्ट्ज तक संचालित होता है, जो संगत आरएफ केबल सिस्टम के लिए निर्दिष्ट आवृत्ति रेंज को कवर करता है।
500+ संभोग चक्र:कनेक्टर को कम से कम 500 संभोग चक्रों के लिए रेट किया गया है, जो सेवा और रखरखाव के दौरान बार-बार कनेक्शन और वियोग का समर्थन करता है।
OEM और अनुकूलन
मानक कॉन्फ़िगरेशन से परे उत्पाद विनिर्देशों या पहचान की आवश्यकता वाले ऑर्डर के लिए अनुकूलन उपलब्ध है।
उत्पाद विन्यास -कस्टम आयामों या घटक कॉन्फ़िगरेशन का मूल्यांकन ग्राहक चित्र और केबल आवश्यकताओं के अनुसार किया जा सकता है।
सामग्री आवश्यकताएँ -विशिष्ट अनुप्रयोग आवश्यकताओं के लिए वैकल्पिक सामग्री विशिष्टताओं की समीक्षा की जा सकती है।
उत्पाद पहचान -जहां लागू हो वहां ग्राहक भाग संख्या, मॉडल कोड या अन्य आवश्यक चिह्न जोड़े जा सकते हैं।
ओईएम पैकेजिंग -थोक ऑर्डर के लिए ग्राहक {{0}विशिष्ट लेबल, पैकिंग मात्रा और पैकेजिंग निर्देशों की व्यवस्था की जा सकती है।
तकनीकी समीक्षा -उत्पादन से पहले मूल्यांकन के लिए चित्र, नमूने या केबल विनिर्देश प्रस्तुत किए जा सकते हैं।
गुणवत्ता नियंत्रण
आने वाली सामग्री का निरीक्षण:उत्पादन में प्रवेश करने से पहले एल्यूमीनियम और पीओएम घटकों की भौतिक स्थिति, उपस्थिति और आवश्यक विशिष्टताओं की जांच की जाती है।
आयामी निरीक्षण:असेंबली से पहले आयामी विचलन की पहचान करने के लिए उत्पादन के दौरान मुख्य आयामों और संभोग सतहों की जांच की जाती है।
विधानसभा निरीक्षण:असेंबलर कनेक्टर असेंबली के दौरान प्रवाहकीय और इन्सुलेटिंग घटकों की स्थिति और फिट को सत्यापित करते हैं।
विद्युत परीक्षण:संपर्क और इन्सुलेशन प्रदर्शन सहित प्रासंगिक विद्युत विशेषताओं के लिए तैयार कनेक्टर की जांच की जाती है।
अंतिम निरीक्षण:पैकिंग से पहले पूर्ण इकाइयों की उपस्थिति, असेंबली स्थिति और उत्पाद पहचान के लिए निरीक्षण किया जाता है।
स्थापना एवं रखरखाव
केबल तैयारी -असेंबली से पहले कनेक्टर की निर्दिष्ट समाप्ति आवश्यकताओं के अनुसार केबल अंत तैयार करें।
घटक संरेखण -कनेक्शन सुरक्षित करने से पहले केबल और कनेक्टर घटकों को सही ढंग से रखें।
कनेक्शन सुरक्षा -उचित संपर्क बनाए रखने के लिए लागू इंस्टॉलेशन प्रक्रिया के अनुसार असेंबली को पूरा करें।
पोस्ट{{0}इंस्टॉलेशन जांच -सही संयोजन, बन्धन और दृश्यमान क्षति के लिए पूर्ण कनेक्शन का निरीक्षण करें।
रखरखाव -केबल की मरम्मत या प्रतिस्थापन के दौरान, पुन: संयोजन या घटक प्रतिस्थापन से पहले कनेक्टर और केबल सिरे का निरीक्षण करें।
पैकेजिंग एवं डिलिवरी
व्यक्तिगत पैकिंग -हैंडलिंग और परिवहन के दौरान उत्पाद की सुरक्षा के लिए प्रत्येक कनेक्टर को अलग से पैक किया जाता है।
थोक कार्टन -उत्पादों को ऑर्डर मात्रा और शिपिंग आवश्यकताओं के अनुसार आंतरिक पैकेजिंग और निर्यात डिब्बों में पैक किया जाता है।
कार्टन पहचान -बाहरी डिब्बों पर मॉडल, मात्रा, बैच जानकारी और ग्राहक शिपिंग चिह्न शामिल किए जा सकते हैं।
दस्तावेज़ निर्यात करें -वाणिज्यिक चालान, पैकिंग सूची, मूल प्रमाण पत्र और अन्य आवश्यक दस्तावेज आदेश के अनुसार तैयार किए जा सकते हैं।
डिलिवरी योजना -उत्पादन और शिपमेंट शेड्यूल की पुष्टि ऑर्डर मात्रा और सहमत डिलीवरी आवश्यकताओं के अनुसार की जाती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या मैं थोक ऑर्डर देने से पहले एक नमूना ऑर्डर कर सकता हूं?
उत्तर: हाँ. उन ग्राहकों के लिए नमूनों की व्यवस्था की जा सकती है जो थोक खरीद से पहले उत्पाद की फिट और अनुप्रयोग उपयुक्तता को सत्यापित करना चाहते हैं।
प्रश्न: 320 स्प्लिस कनेक्टर के लिए MOQ क्या है?
उत्तर: MOQ ऑर्डर मात्रा और पैकेजिंग आवश्यकताओं पर निर्भर करता है। पुष्टि के लिए अपनी आवश्यक मात्रा के साथ हमसे संपर्क करें।
प्रश्न: थोक ऑर्डर के लिए लीड टाइम क्या है?
उत्तर: लीड समय ऑर्डर मात्रा और उत्पादन शेड्यूलिंग पर निर्भर करता है। पुष्टिकृत लीड समय कोटेशन के साथ प्रदान किया जा सकता है।
प्रश्न: मैं कैसे पुष्टि कर सकता हूं कि कनेक्टर मेरी केबल में फिट बैठता है या नहीं?
उ: अपना केबल मॉडल, विनिर्देश, आयाम या तकनीकी ड्राइंग प्रदान करें। ऑर्डर देने से पहले अनुकूलता की समीक्षा की जा सकती है।
प्रश्न: क्या मैं अनुकूलता मूल्यांकन के लिए केबल का नमूना भेज सकता हूँ?
उत्तर: हाँ. जब संगतता की पुष्टि की आवश्यकता हो तो तकनीकी मूल्यांकन के लिए एक केबल नमूना या विस्तृत केबल विनिर्देश प्रदान किया जा सकता है।
प्रश्न: क्या यह उत्पाद मौजूदा कनेक्टर के प्रतिस्थापन के लिए उपयुक्त है?
ए: मौजूदा केबल, कनेक्टर आयामों और एप्लिकेशन आवश्यकताओं के आधार पर संगतता की पुष्टि की जानी चाहिए। मौजूदा उत्पाद विवरण प्रदान करने से अधिक सटीक मूल्यांकन संभव हो पाता है।
प्रश्न: क्या मैं नियमित खरीदारी से पहले परीक्षण आदेश दे सकता हूं?
उत्तर: आवश्यक मात्रा, उत्पाद विन्यास और वितरण गंतव्य के आधार पर परीक्षण आदेशों पर चर्चा की जा सकती है।
प्रश्न: क्या आप वितरकों और परियोजनाओं के लिए आवर्ती आपूर्ति का समर्थन करते हैं?
उत्तर: हाँ. अनुमोदित विनिर्देश, ऑर्डर मात्रा और वितरण कार्यक्रम के अनुसार नियमित आपूर्ति की व्यवस्था की जा सकती है।
प्रश्न: उद्धरण के लिए कौन सी जानकारी आवश्यक है?
उत्तर: आवश्यक मात्रा, केबल विनिर्देश, वितरण गंतव्य और कोई विशिष्ट खरीदारी या पैकेजिंग आवश्यकताएं प्रदान करें।
प्रश्न: क्या आप वार्षिक मांग के आधार पर कोटेशन प्रदान कर सकते हैं?
उत्तर: हाँ. नियोजित या आवर्ती खरीदारी के लिए, अनुमानित वार्षिक मात्रा प्रदान करने से हमें उचित उत्पादन और आपूर्ति व्यवस्था का मूल्यांकन करने में मदद मिल सकती है।
