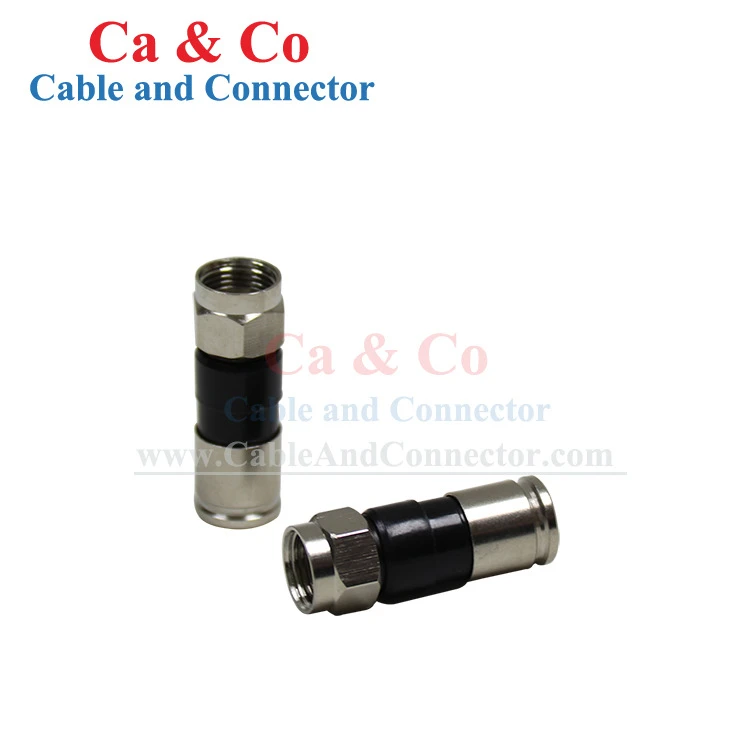

DTYHXL RG6 संपीड़न कनेक्टर

DTYHXL RG6 कंप्रेशन कनेक्टर CATV, ब्रॉडबैंड, सैटेलाइट टीवी और अन्य 75{7}ओम समाक्षीय प्रणालियों में RG6 मानक{{3}शील्ड समाक्षीय केबल को समाप्त करने के लिए एक F{1}}प्रकार का संपीड़न कनेक्टर है। RG59 संगतता, निकल {{8}प्लेटेड पीतल या जस्ता मिश्र धातु निर्माण, और - या बिना {{10}ओ-रिंग कॉन्फ़िगरेशन विभिन्न केबल और स्थापना आवश्यकताओं के लिए उपलब्ध हैं।

मानक-शील्ड आरजी6:RG6 मानक -शील्ड समाक्षीय केबल के लिए डिज़ाइन किया गया है, जिसमें कनेक्टर संरचना केबल के केंद्र कंडक्टर, ढांकता हुआ, ढाल और जैकेट से मेल खाती है।

RG59 विकल्प:RG59 केबल का उपयोग करने वाले अनुप्रयोगों के लिए RG59-संगत कॉन्फ़िगरेशन उपलब्ध है।

थोक ऑर्डर के लिए केबल सत्यापन:वॉल्यूम ऑर्डर के लिए, उत्पादन से पहले कनेक्टर संगतता सत्यापन के लिए केबल विनिर्देश या नमूने प्रदान किए जा सकते हैं।

केबल प्रविष्टि:तैयार समाक्षीय केबल को तब तक डाला जाता है जब तक कि केंद्र कंडक्टर केंद्र संपर्क तक नहीं पहुंच जाता है और ढाल बाहरी संपर्क के सामने स्थित नहीं हो जाती है।

संपीड़न फिक्सिंग:केबल जैकेट को सुरक्षित करने और समाप्ति स्थिति को बनाए रखने के लिए कनेक्टर को तैयार केबल के चारों ओर संपीड़ित किया जाता है।

टूल-नियंत्रित समाप्ति:संगत संपीड़न उपकरण फ़ील्ड इंस्टॉलेशन और वॉल्यूम असेंबली के दौरान दोहराए जाने योग्य केबल समाप्ति के लिए नियंत्रित संपीड़न प्रदान करते हैं।

F-प्रकार का इंटरफ़ेस 75-ओम समाक्षीय प्रणालियों के लिए आवश्यक केंद्र सिग्नल पथ और बाहरी ढाल पथ को बनाए रखता है।

केंद्र संपर्क:सिग्नल कनेक्शन स्थापित करने के लिए केंद्र कंडक्टर को केंद्र संपर्क के भीतर सुरक्षित किया जाता है।

बाहरी संपर्क:बाहरी संपर्क कनेक्टर के माध्यम से शील्ड कनेक्शन को बनाए रखने के लिए केबल परिरक्षण परत को संलग्न करता है।

ब्रॉडबैंड फ्रीक्वेंसी उपयोग:कनेक्टर अपनी निर्दिष्ट ऑपरेटिंग आवृत्ति के भीतर CATV, ब्रॉडबैंड, उपग्रह और आरएफ वितरण अनुप्रयोगों के लिए उपयुक्त है।

कम संपर्क प्रतिरोध:समाप्ति के बाद स्थिर विद्युत कनेक्शन बनाए रखने के लिए उत्पादन के दौरान केंद्र और बाहरी संपर्क प्रतिरोध को नियंत्रित किया जाता है।

केंद्र-से-शील्ड इन्सुलेशन:सिग्नल और शील्ड पथों के बीच अनपेक्षित विद्युत संपर्क को रोकने के लिए इन्सुलेशन संरचना बाहरी प्रवाहकीय निकाय से केंद्र संपर्क को अलग करती है।

विद्युत निरीक्षण:तैयार उत्पादन बैचों को लागू निरीक्षण आवश्यकताओं के अनुसार संपर्क प्रतिरोध, इन्सुलेशन प्रतिरोध और वोल्टेज का सामना करने के लिए जांचा जाता है।

आने वाली सामग्री का निरीक्षण:असेंबली से पहले पीतल, जिंक मिश्र धातु, प्लेटेड हिस्से, इंसुलेटिंग घटक और O{0}}रिंग्स की जांच की जाती है।

आयामी एवं इंटरफ़ेस निरीक्षण:उत्पादन के दौरान समग्र आयाम, F-प्रकार इंटरफ़ेस आयाम, संपर्क स्थिति, और संपीड़न-अनुभाग आयामों की जाँच की जाती है।

चढ़ाना और उपस्थिति निरीक्षण:अंतिम असेंबली से पहले प्लेटिंग की स्थिति, कनेक्टर बॉडी, धागे, संपर्क भाग, खरोंच और विरूपण का निरीक्षण किया जाता है।

विद्युत निरीक्षण:लागू निरीक्षण आवश्यकताओं के अनुसार केंद्र संपर्क, बाहरी संपर्क, इन्सुलेशन प्रतिरोध और वोल्टेज झेलने की जाँच की जाती है।

संपीड़न सत्यापन:केबल सम्मिलन, संपीड़न स्थिति, शील्ड संपर्क और केबल प्रतिधारण की जांच करने के लिए नमूना कनेक्टर्स को निर्दिष्ट केबल और संपीड़न उपकरण के साथ समाप्त किया जाता है।

अंतिम निरीक्षण:शिपमेंट से पहले ऑर्डर विनिर्देश के अनुसार उत्पाद मॉडल, कॉन्फ़िगरेशन, मात्रा, पैकेजिंग और लेबलिंग की जांच की जाती है।

दोहराएँ-आदेश नियंत्रण:बैचों के बीच लगातार उत्पाद कॉन्फ़िगरेशन बनाए रखने के लिए स्वीकृत नमूनों या उत्पादन विनिर्देशों को दोहराए गए आदेशों के संदर्भ के रूप में उपयोग किया जा सकता है।
